1. ¿Qué es la Energía Eléctrica?
Imagina la energía eléctrica como un río invisible de partículas diminutas llamadas electrones. Cuando estos electrones se mueven en orden a través de un material (como un cable), crean un flujo que llamamos electricidad. Es la energía que alimenta tu teléfono, enciende las luces y hace funcionar casi toda la tecnología que nos rodea. [1]
Una regla fundamental del universo es que la energía no se crea ni se destruye, solo se transforma. La electricidad es un ejemplo perfecto: la energía de una represa (potencial) se convierte en movimiento (cinética), luego en energía eléctrica, que al llegar a tu casa se transforma en luz, calor o sonido.

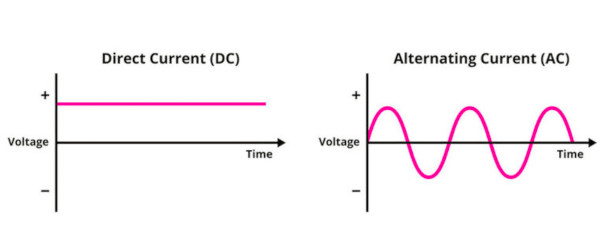

Corriente Continua (DC) vs. Corriente Alterna (AC)
El "río" de electrones puede fluir de dos maneras:
- Corriente Continua (DC - Direct Current): Los electrones fluyen en una sola dirección, como el agua en un río. Es la energía que usan las baterías, los cargadores de teléfono y la mayoría de los aparatos electrónicos internamente.
- Corriente Alterna (AC - Alternating Current): Los electrones cambian de dirección constantemente, vibrando hacia adelante y hacia atrás muy rápidamente (en la mayoría de los países, 50 o 60 veces por segundo). Es la energía que llega a los enchufes de tu casa.
2. Prefijos de Unidades: El Lenguaje de las Magnitudes
En electrónica y en muchas otras ciencias, a menudo trabajamos con números extremadamente grandes o extremadamente pequeños. Para hacerlos más manejables y fáciles de leer, utilizamos los prefijos de unidades del Sistema Internacional (SI).
Si el prefijo es "kilo, mega, giga, tera" Es GRANDE (miles, millones, miles de millones, billones).
Si el prefijo es "mili, micro, nano, pico" Es PEQUEÑO (milésimas, millonésimas, milmillonésimas, billonésimas).
Estos prefijos nos permiten expresar magnitudes de forma concisa. Por ejemplo, en lugar de decir "1.000.000 ohmios", decimos "1 Megaohmio".
| Prefijo | Símbolo | Valor | Ejemplo Cotidiano | Ejemplo Electrónico |
|---|---|---|---|---|
| Tera | T | 1012 (1,000,000,000,000) | 1 TB (Terabyte) de disco duro | 1 THz (Terahercio) de frecuencia |
| Giga | G | 109 (1,000,000,000) | 8 GB (Gigabytes) de RAM | 1 GHz (Gigahercio) de procesador |
| Mega | M | 106 (1,000,000) | 100 Mbps (Megabits por segundo) de internet | 1 MΩ (Megaohmio) de resistencia |
| Kilo | k | 103 (1,000) | 1 kg (kilogramo) | 1 kΩ (Kiloohmio) de resistencia |
| Mili | m | 10-3 (0.001) | 1 mm (milímetro) | 1 mA (miliamperio) de corriente |
| Micro | µ | 10-6 (0.000001) | 1 µm (micrómetro) | 1 µF (microfaradio) de capacitancia |
| Nano | n | 10-9 (0.000000001) | 1 nm (nanómetro) | 1 nF (nanofaradio) de capacitancia |
| Pico | p | 10-12 (0.000000000001) | - | 1 pF (picofaradio) de capacitancia |
3. Los Tres Pilares: Voltaje, Corriente y Resistencia
Voltaje (V): La "Presión" Eléctrica
Es la fuerza o "empuje" que reciben los electrones para que se muevan. Sin voltaje, los electrones estarían quietos y no habría electricidad. Se mide en Voltios (V). [1]
Corriente (I): El "Flujo" de Electrones
Es la cantidad de electrones que pasan por un punto del circuito en un segundo. Es el flujo real. Se mide en Amperios (A). [1]
Resistencia (R): El "Freno" a los Electrones
Es la oposición o dificultad que presenta un material al paso de la corriente. Un buen conductor tiene baja resistencia, y un aislante tiene una resistencia altísima. Se mide en Ohmios (Ω). [1]
4. La Electricidad y el Cuerpo Humano: Una Nota de Seguridad
El cuerpo humano funciona con sus propias señales eléctricas. Una corriente externa puede interferir con ellas y ser muy peligrosa. No es el voltaje lo que es peligroso, es la corriente.
- 1-5 mA: Apenas un cosquilleo.
- 10-20 mA: Umbral de "no soltar". Los músculos se contraen y no puedes soltar el cable.
- 50-100 mA: Shock muy doloroso que puede afectar al corazón y ser mortal.
Cuidados Básicos: NUNCA trabajes en un circuito conectado. Usa herramientas con aislamiento. Si no estás seguro, no lo toques.
Ejemplo Práctico: El Foco
Imagina un circuito con: una batería de 12V, un foco de 6Ω y cables. Queremos saber: ¿Cuánta corriente pasa? y ¿Cuánta energía consume en 10s?

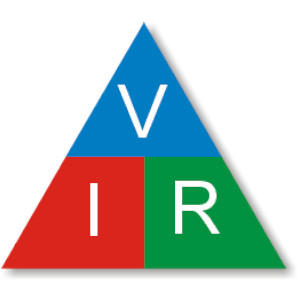

5. La Ley de Ohm: La Regla de Oro
Georg Ohm descubrió que estos tres pilares se relacionan con una elegancia matemática asombrosa. [1]
V = I × R

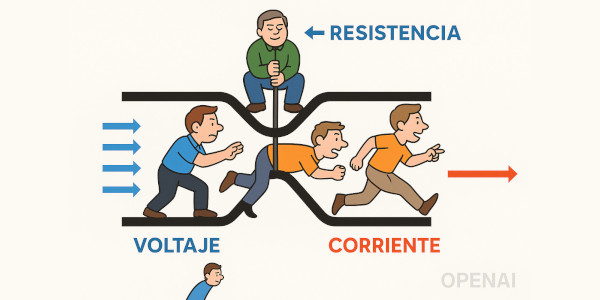

Imagina una manguera: el Voltaje (V) es la presión del agua; la Corriente (I) es la cantidad de agua que fluye; y la Resistencia (R) es si aprietas la punta.
Resolviendo el Misterio (Parte 1): ¿Cuánta corriente pasa?
Usamos la Ley de Ohm. Si V = I × R, despejamos la corriente:
I = V / R.
Sustituimos: I = 12V / 6Ω = 2A. Respuesta: Pasan 2
Amperios.
6. Potencia Eléctrica (P): El Trabajo Realizado
La potencia es la velocidad a la que se consume la energía. Se mide en Vatios
(W) y se calcula con: P = V × I. [1]
Resolviendo el Misterio (Parte 2): ¿Cuánta energía consume?
Calculamos la potencia: P = 12V × 2A = 24W.
La energía es la potencia por el tiempo (en Julios (J)):
Energía = Potencia × Tiempo.
Energía = 24W × 10s = 240J. Respuesta: Consume 240
Julios.
7. Laboratorio Virtual: Simulación Interactiva
Usa la siguiente simulación de PhET para experimentar directamente con los conceptos de la Ley de Ohm. ¡Varía el voltaje y la resistencia para ver cómo cambia la corriente!
8. El Mapa del Flujo: ¿Qué es un Circuito Eléctrico?
Un circuito es la forma en que manipulamos la electricidad para un propósito. Académicamente, es una trayectoria cerrada que permite el flujo de corriente. Si el camino se rompe (un interruptor abierto), el circuito está "abierto" y la corriente no fluye. [2]
Componentes Básicos de un Circuito:
- Fuente: Proporciona el voltaje (la batería).
- Carga: Consume la energía para hacer un trabajo (el foco).
- Trayectoria: El camino conductor (los cables).

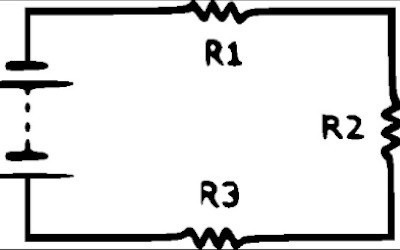

8.1. Circuitos en Serie: Un Camino Único
Imagina una fila de personas tomadas de la mano. Si una suelta, toda la fila se rompe. Así funcionan los circuitos en serie: los componentes están conectados uno detrás de otro, formando un único camino para la corriente. [1]
Características Clave:
- Corriente (I): Es la misma en todos los puntos del circuito. Si 2 Amperios salen de la batería, 2 Amperios pasan por cada componente.
- Voltaje (V): Se divide entre los componentes. La suma de los voltajes en cada componente es igual al voltaje total de la fuente.
- Resistencia Total (RT): Es la suma de todas las resistencias
individuales:
RT = R1 + R2 + ... + Rn.
Ejemplo Resuelto: Luces de Navidad Antiguas
Tienes una batería de 9V y conectas 3 bombillas en serie con resistencias de 2Ω, 3Ω y 4Ω.
1. Resistencia Total: RT = 2Ω + 3Ω + 4Ω = 9Ω
2. Corriente Total: Usando Ley de Ohm
(I = V / RT):
I = 9V / 9Ω = 1A. Esta corriente pasa por cada bombilla.
3. Voltaje en cada bombilla:
- Bombilla 1 (2Ω):
V1 = I × R1 = 1A × 2Ω = 2V - Bombilla 2 (3Ω):
V2 = I × R2 = 1A × 3Ω = 3V - Bombilla 3 (4Ω):
V3 = I × R3 = 1A × 4Ω = 4V
La suma de los voltajes (2V + 3V + 4V = 9V) es igual al voltaje de la batería. ¡Funciona!

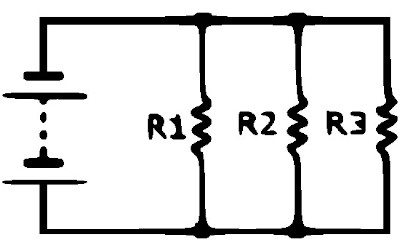

8.2. Circuitos en Paralelo: Múltiples Caminos
Imagina varias cajas de cobro en un supermercado. Cada una es un camino independiente. Si una se cierra, las demás siguen funcionando. Así son los circuitos en paralelo: los componentes están conectados en caminos separados, compartiendo los mismos dos puntos de conexión. [1]
Características Clave:
- Voltaje (V): Es el mismo en todos los componentes. Cada componente recibe el voltaje total de la fuente.
- Corriente (I): Se divide entre los componentes. La suma de las corrientes en cada rama es igual a la corriente total que sale de la fuente.
- Resistencia Total (RT): Es más compleja de calcular, pero
siempre será menor que la resistencia más pequeña del circuito. Se usa la fórmula:
1/RT = 1/R1 + 1/R2 + ... + 1/Rn.
Ejemplo Resuelto: Enchufes de Casa
Tienes una batería de 12V y conectas 2 bombillas en paralelo con resistencias de 6Ω y 4Ω.
1. Resistencia Total:
1/RT = 1/6Ω + 1/4Ω = 2/12 + 3/12 = 5/12. Entonces,
RT = 12/5 = 2.4Ω.
2. Corriente en cada bombilla:
- Bombilla 1 (6Ω):
I1 = V / R1 = 12V / 6Ω = 2A - Bombilla 2 (4Ω):
I2 = V / R2 = 12V / 4Ω = 3A
3. Corriente Total:
IT = I1 + I2 = 2A + 3A = 5A.
También puedes calcular la corriente total con
IT = V / RT = 12V / 2.4Ω = 5A. ¡Coincide!

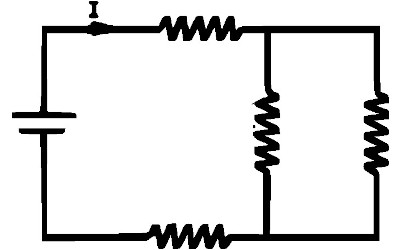

8.3. Circuitos Mixtos: La Combinación Perfecta
Los circuitos mixtos son, como su nombre indica, una combinación de conexiones en serie y en paralelo. Son los más comunes en la vida real y en la electrónica compleja. Para resolverlos, debes ir simplificando el circuito paso a paso, identificando y resolviendo primero las partes en serie o en paralelo, hasta que tengas un circuito simple que puedas resolver con la Ley de Ohm. [2]
Estrategia para Circuitos Mixtos:
1. Identifica las secciones puramente en serie o en paralelo.
2. Calcula la resistencia equivalente de esas secciones.
3. Redibuja el circuito con las resistencias equivalentes, simplificándolo.
4. Repite hasta que tengas un circuito simple (solo serie o solo paralelo).
5. Resuelve el circuito simple y luego "deshaz" los pasos para encontrar los valores en cada componente original.

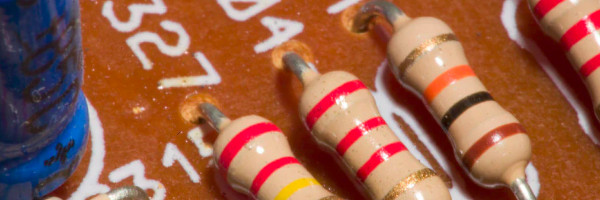

9. El Componente Físico: Los Resistores
En los circuitos reales, usamos componentes llamados resistores para controlar el flujo de corriente. Son pequeños cilindros con bandas de colores que nos dicen su valor de resistencia (Ω).
| Color | Valor | Multiplicador | Tolerancia |
|---|---|---|---|
| Negro | 0 | ×1 | - |
| Marrón | 1 | ×10 | ±1% |
| Rojo | 2 | ×100 | ±2% |
| Naranja | 3 | ×1k | - |
| Amarillo | 4 | ×10k | - |
| Verde | 5 | ×100k | ±0.5% |
| Azul | 6 | ×1M | ±0.25% |
| Violeta | 7 | ×10M | ±0.1% |
| Gris | 8 | - | - |
| Blanco | 9 | - | - |
| Dorado | - | ×0.1 | ±5% |
| Plateado | - | ×0.01 | ±10% |
10. Galería de Videos Recomendados
A veces, ver los conceptos en acción es la mejor forma de aprender. Aquí tienes una selección de videos que explican estos temas de forma visual y práctica.
Explicación de la Ley de Ohm
Un video que explica de forma clara y con animaciones la relación entre Voltaje, Corriente y Resistencia.
Circuitos en Serie vs. Paralelo
Visualiza la diferencia fundamental entre conectar componentes en serie y en paralelo.
¿Cómo leer Resistencias?
Un tutorial práctico sobre cómo usar el código de colores para identificar el valor de una resistencia.
11. Referencias y Lecturas Recomendadas
Este contenido se basa en principios fundamentales de la electrónica. Para una exploración más profunda, te recomiendo los siguientes textos:
- [1] Alexander, C. K., & Sadiku, M. N. O. (2012). Fundamentals of Electric Circuits. McGraw-Hill Education.
- [2] Horowitz, P., & Hill, W. (2015). The Art of Electronics. Cambridge University Press.
- [3] Scherz, P., & Monk, S. (2016). Practical Electronics for Inventors. McGraw-Hill Education.
